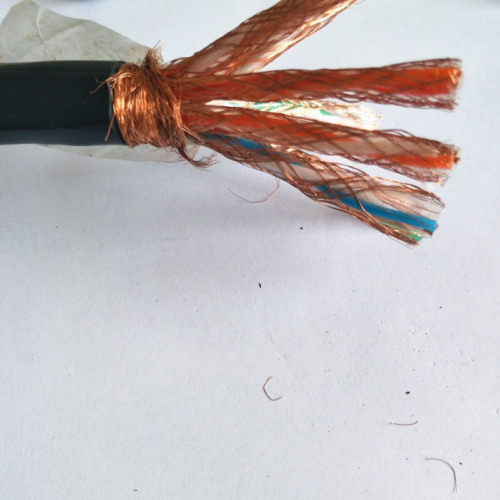

ZR-DJYPVP-4*2*1.5分屏蔽及總屏蔽電子計算機電纜
額定電壓： 300/500V
產品顏色： 黑
護套材料： 阻燃聚氯乙烯
產品型號： 客戶選擇
屏蔽材質： 銅絲編織屏蔽
產品包裝： 盤裝/軟包
產品詳情
一、產品標準
分屏蔽及總屏蔽電子計算機電纜按《計算機及儀表電纜》標準（TICW 06-2009）生產，同時可根據用戶要求按英國標準BS5308及日本標準進行生產。
分屏蔽及總屏蔽電子計算機電纜可生產為低煙無鹵及阻燃電纜，還可生產為硅橡膠或氟塑料電纜。
二、適用范圍
分屏蔽及總屏蔽電子計算機電纜適用于交流額定電壓300/500V及以下防干擾要求高的電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用。
三、使用特性
交流額定電壓：U0/U 300/500V
電纜導體的長期工作溫度：
聚乙烯絕緣電纜 70℃
聚氯乙烯絕緣電纜 70℃
交聯聚乙烯絕緣電纜 90℃
電纜敷設時環境溫度不低于0℃。
敷設時最小彎曲半徑：
無鎧裝層的電纜應不小于電纜外徑的6倍
鎧裝層或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍
四、電纜型號
| 型號 | 名 稱 | 使用場所 |
| DJYPV | 聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYP2V | 聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYP3V | 聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYVP | 聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYVP2 | 聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYVP3 | 聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYPVP | 聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYP2VP2 | 聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYP3VP3 | 聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYPVR | 聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJYPVRP | 聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJYPV22 | 聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYP2V22 | 聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYP3V22 | 聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYVP22 | 聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYVP2-22 | 聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYVP3-22 | 聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYPVP22 | 聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYP2VP2-22 | 聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYP3VP3-22 | 聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVPV | 聚氯乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVP2V | 聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVP3V | 聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVVP | 聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVVP2 | 聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVVP3 | 聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVPVP | 聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVP2VP2 | 聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVP3VP3 | 聚氯乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJVPVR | 聚氯乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJVPVRP | 聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJVPV22 | 聚氯乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVP2V22 | 聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVP3V22 | 聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVVP22 | 聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVVP2-22 | 聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVVP3-22 | 聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVPVP22 | 聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVP2VP2-22 | 聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJVP3VP3-22 | 聚氯乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJPV | 交聯聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJP2V | 交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJP3V | 交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJVP | 交聯聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJVP2 | 交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJVP3 | 交聯聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJPVP | 交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJP2VP2 | 交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJP3VP3 | 交聯聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
| DJYJPVR | 交聯聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJYJPVRP | 交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 | 移動使用 |
| DJYJPV22 | 交聯聚乙烯絕緣銅線編織分屏蔽聚乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJP2V22 | 交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJP3V22 | 交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJVP22 | 交聯聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJVP2-22 | 交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJVP3-22 | 交聯聚乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJPVP22 | 交聯聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJP2VP2-22 | 交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
| DJYJP3VP3-22 | 交聯聚乙烯絕緣鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套雙層鋼帶鎧裝計算機電纜 | 固定敷設 |
五、生產范圍
| 型 號 | 導體標稱 截面 ㎜2 | 線組數 | ||||
| 聚乙烯絕緣 | 聚氯乙烯絕緣 | 交聯聚乙烯絕緣 | 對線組 | 三線組 | 四線組 | |
DJYPV DJYP2V DJYP3V DJYVP DJYVP2 DJYVP3 DJYPVP DJYP2VP2 DJYP3VP3 DJYPVR DJYPVRP DJYPV22 DJYP2V22 DJYP3V22 DJYVP22 DJYVP2-22 DJYVP3-22 DJYPVP22 DJYP2VP2-22 DJYP3VP3-22 | DJVPV DJVP2V DJVP3V DJVVP DJVVP2 DJVVP3 DJVPVP DJVP2VP2 DJVP3VP3 DJVPVR DJVPVRP DJVPV22 DJVP2V22 DJVP3V22 DJVVP22 DJVVP2-22 DJVVP3-22 DJVPVP22 DJVP2VP2-22 DJVP3VP3-22 | DJYJPV DJYJP2V DJYJP3V DJYJVP DJYJVP2 DJYJVP3 DJYJPVP DJYJP2VP2 DJYJP3VP3 DJYJPVR DJYJPVRP DJYJPV22 DJYJP2V22 DJYJP3V22 DJYJVP22 DJYJVP2-22 DJYJVP3-22 DJYJPVP22 DJYJP2VP2-22 DJYJP3VP3-22 | 0.5、0.75、1.0 1.5、2.5 | 1～50 | 1～24 | 1～10 |
六、主要性能
| 性能項目 | 單位 | 指 標 | |||||||||||||
| PE、XLPE | PVC | ||||||||||||||
| 0.5 | 0.75. | 1.0 | 1.5 | 2.5 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||||||
| 20℃時導體直流電阻 | |||||||||||||||
| 1、2類導體 | Ω/Km | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||||
| 5類導體 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | |||||
| 最大工作電容 | |||||||||||||||
| 無屏蔽電纜 | 75 | 85 | 90 | 250 | |||||||||||
| 只有總屏蔽電纜 | PF/m | 75 | 85 | 90 | 250 | ||||||||||
| 有分屏蔽電纜 | 115 | 125 | 130 | 280 | |||||||||||
| 電容不平衡 | PF/250m | ≤ 500 | |||||||||||||
| 最大 L/ R 比 | μH/Ω | 25 | 40 | 65 | 25 | 40 | 65 | ||||||||
| 屏蔽抑制系數 | |||||||||||||||
| 只有總屏或只有分屏 | ≤ 0.05 | ||||||||||||||
| 分屏加總屏 | ≤ 0.01 | ||||||||||||||
20℃時絕緣電阻 線芯間、線芯對屏蔽、線芯對鋼帶 有單獨屏蔽對的，屏蔽間 | MΩ·Km | ||||||||||||||
| ≥ 3000 | ≥ 25 | ||||||||||||||
| ≥ 1 | |||||||||||||||
| 電壓試驗 | |||||||||||||||
| 無屏蔽或無鎧裝 | 2000V、1Min 不擊穿 | ||||||||||||||
| 有屏蔽或有鎧裝 | 1000 V、1Min 不擊穿 | ||||||||||||||
| 阻燃性 | 性能符合GB/T 19666—2005標準的要求 | ||||||||||||||
