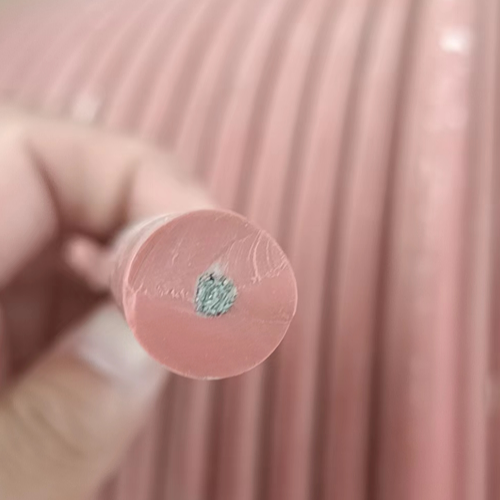

JGG-3KV高壓電機引接線
額定電壓： 3000V
額定溫度：-60℃～+200℃

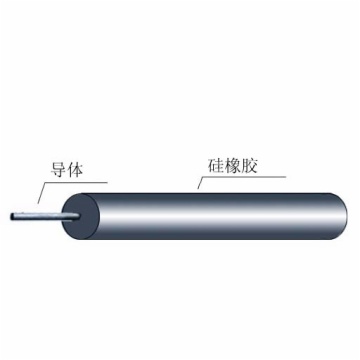

導體：鍍錫銅絲
絕緣體：硅橡膠
電線印字：JGG 0.75mm?～240mm? 200℃ 3000V pudong CABLE
JGG 3kv 高壓電機引接線天長市時豐電氣有限公司m.llhg.cn
| 特性項目 | 特性規格 | 引用標準 | ||
| 外 觀 | 表面光潔、色澤均勻、無松散 | 企業標準 6GB 5013.3-1997 | ||
| 火花試驗 | AC10KV/ 0.15 S | |||
| 浸水耐壓測試 | 9 KV/5 min | |||
| 絕緣機械性能 | 老化前 | 抗張強度 | ≥5.0N/mm2 | |
| 斷裂伸長率 | ≥150% | |||
| 老化后 | 抗張強度 | ≥4.0N/mm2 | ||
| (200±3℃×240h) | 斷裂伸長率 | ≥120% | ||
| 有害物質控制 | 符合ROHS指令 | 歐盟—2002/95/EC | ||
附結構表
| 規格 | 導 體 | 絕 緣 | 電線外徑 | 導體電阻 | |||
| 結構 | 外徑 | 標稱厚度 | 最小厚度 | 標稱 | 公差 | Ω/KM | |
| mm2 | 根/mm | mm | mm | mm | mm | mm | 以下 |
| 0.75 | 24/0.20 | 1.15 | 2.0 | 1.7 | 5.15 | ±0.20 | 26.7 |
| 1.0 | 32/0.20 | 1.34 | 2.0 | 1.7 | 5.35 | ±0.20 | 20 |
| 1.5 | 30/0.25 | 1.60 | 2.2 | 1.88 | 6.0 | ±0.25 | 13.7 |
| 2.0 | 41/0.25 | 1.90 | 2.2 | 1.88 | 6.3 | ±0.25 | 9.9 |
| 2.5 | 49/0.25 | 2.0 | 2.4 | 2.06 | 6.8 | ±0.25 | 8.21 |
| 4 | 56/0.30 | 2.70 | 2.4 | 2.06 | 7.5 | ±0.25 | 5.09 |
| 6 | 84/0.30 | 3.30 | 2.6 | 2.24 | 8.5 | ±0.25 | 3.39 |
| 10 | 84/0.40 | 4.60 | 2.6 | 2.24 | 9.8 | ±0.25 | 1.95 |
| 16 | 126/0.40 | 5.80 | 2.8 | 2.42 | 11.4 | ±0.25 | 1.24 |
| 25 | 196/0.40 | 7.30 | 2.8 | 2.42 | 12.9 | ±0.30 | 0.795 |
| 35 | 276/0.40 | 8.60 | 2.8 | 2.42 | 14.2 | ±0.30 | 0.565 |
| 50 | 396/0.40 | 10.70 | 3.0 | 2.6 | 16.7 | ±0.30 | 0.393 |
| 70 | 360/0.50 | 12.40 | 3.0 | 2.6 | 18.4 | ±0.30 | 0.277 |
| 95 | 475/0.50 | 14.50 | 3.2 | 2.78 | 20.9 | ±0.40 | 0.21 |
| 120 | 608/0.50 | 16.00 | 3.2 | 2.78 | 22.4 | ±0.40 | 0.164 |
| 150 | 756/0.50 | 18.00 | 3.5 | 3.05 | 25.0 | +0.60 | 0.132 |
| 185 | 925/0.50 | 20.00 | 3.5 | 3.05 | 27.0 | +0.60 | 0.108 |
| 240 | 1221/0.50 | 23.00 | 3.5 | 3.05 | 30.0 | +0.60 | 0.0817 |
AWG標準
| AWG | 導 體 | 絕 緣 | 電線外徑 | 導體電阻 | ||||
| 規格 | 結構 | 外徑 | 標稱厚度 | 最小厚度 | 標稱 | 公差 | Ω/KM | |
| NO. | mm2 | 根/mm | mm | mm | mm | mm | mm | 以下 |
| 8 | 8.367 | 266/0.20 | 4.2 | 2.6 | 2.34 | 9.40 | ±0.40 | 2.30 |
| 6 | 13.3 | 432/0.20 | 5.50 | 2.8 | 2.52 | 11.10 | ±0.40 | 1.42 |
| 4 | 21.15 | 684/0.20 | 6.8 | 2.8 | 2.52 | 12.40 | ±0.40 | 0.89 |
| 2 | 33.62 | 1083/0.20 | 8.50 | 2.8 | 2.52 | 14.10 | ±0.40 | 0.56 |
| 1/0 | 53.49 | 1710/0.20 | 11.20 | 3.0 | 2.70 | 17.20 | ±0.50 | 0.355 |
| 2/0 | 67.43 | 2147/0.20 | 12.20 | 3.0 | 2.70 | 18.20 | ±0.50 | 0.282 |
| 3/0 | 85.01 | 2717/0.20 | 13.80 | 3.2 | 2.88 | 20.20 | ±0.50 | 0.223 |
| 4/0 | 107.20 | 3420/0.20 | 15.40 | 3.2 | 2.88 | 21.80 | ±0.50 | 0.177 |
